اگر قصد راهاندازی یا خرید دستگاه CNC چوب را دارید، یکی از مهمترین بخشهای تصمیمگیری شناخت دقیق اجزای دستگاه cnc چوب است. چون عملکرد، دقت برش، کیفیت خروجی و حتی هزینههای تعمیرات و نگهداری، به طراحی و کیفیت همین اجزا وابسته است. در این مقاله، اجزای اصلی CNC چوب را بهصورت روان و تخصصی بررسی میکنیم تا دید کاملتری نسبت به ساختار دستگاه پیدا کنید.
فهرست محتوا
- 1 CNC چوب چیست و چرا اجزای آن مهماند؟
- 2 تقسیمبندی کلی اجزای دستگاه CNC چوب: سختافزار و نرمافزار
- 3 شاسی (بدنه)؛ پایه اصلی دقت در اجزای دستگاه CNC چوب
- 4 موتورهای محرکه: نقش اصلی در دقت موقعیتیابی
- 5 اسپیندل (Spindle)؛ قلب برش در CNC چوب
- 6 ریل و واگن (Linear Guide)؛ کیفیت حرکت خطی
- 7 سیستم حرکتی: تبدیل حرکت چرخشی به خطی
- 8 جمعبندی تخصصی
CNC چوب چیست و چرا اجزای آن مهماند؟
CNC مخفف Computer Numerical Control یا کنترل عددی کامپیوتری است. این دستگاه با دریافت دستور برنامه (Program) میتواند حرکت محورها را روی قطعه کار کنترل کند و عملیاتهایی مانند برش، حکاکی، فرزکاری و سوراخکاری را با دقت بالا انجام دهد.
در CNC چوب، برخلاف کار دستی، تکرارپذیری و دقت نتیجهی مستقیم هماهنگی میان:
- سیستم حرکتی
- اسپیندل و محور ابزار
- کنترلر نرمافزاری
- و مکانیک پایه دستگاه است. بنابراین شناخت اجزای دستگاه CNC چوب به شما کمک میکند بدانید “دقیقاً چه چیزی” کیفیت و پایداری دستگاه را میسازد.
تقسیمبندی کلی اجزای دستگاه CNC چوب: سختافزار و نرمافزار
اجزای دستگاه CNC چوب را میتوان مانند سایر CNCها به دو بخش اصلی تقسیم کرد:
- سختافزار (Hardware)
- نرمافزار کنترلر (Controller Software)
1) سختافزار CNC چوب شامل چه چیزهایی است؟
سختافزار معمولاً شامل موارد زیر است:
- شاسی (بدنه)
- موتورهای محرکه (Servo یا Step)
- اسپیندل

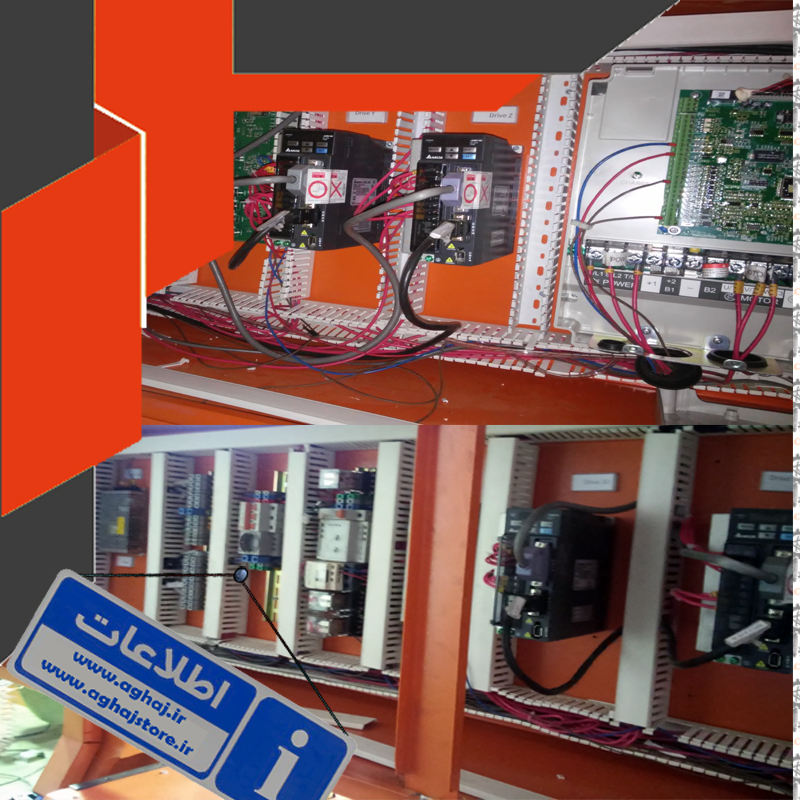

- تابلو برق و درایورها (Drivers)
- حسگرها و سنسورها
- ریل و واگن (Linear Guide)
- مکانیزم انتقال حرکت (بالاسکرو/تسمه/دنده شانهای)
- سیستم خنککاری اسپیندل
2) نرمافزار کنترلر چه نقشی دارد؟
کنترلر وظیفه تفسیر برنامه (CAM output یا فایل مسیر ابزار) و تبدیل آن به فرمانهای حرکتی و عملیاتی را بر عهده دارد. بهعبارت دیگر، نرمافزار کنترلر تعیین میکند:
- محور X/Y/Z دقیقاً چه مسافتی حرکت کند
- سرعت پیشروی و سرعت اسپیندل چگونه باشد
- توابع جانبی مثل شروع/توقف، فرمانهای کمکی و… چه زمانی فعال شوند
این مقالات را نیز مطالعه کنید : شاسی دستگاه CNC چوب | محور ها در دستگاه CNC چوب | اسپیندل دستگاه CNC چوب | تابلو برق دستگاه CNC چوب
شاسی (بدنه)؛ پایه اصلی دقت در اجزای دستگاه CNC چوب
شاسی دستگاه اسکلت اصلی است که تمام قطعات روی آن نصب میشوند؛ از ریلها و واگنها تا موتورها، بال اسکروها و… .
از نظر ساختاری، جنس شاسی میتواند یکی از این دو باشد:
- فولادی
- چدنی
شاسی چدنی معمولاً به دلیل رفتار مناسب در جذب ارتعاشات، پایداری بیشتری در ارتعاشات ایجاد میکند. در مقابل شاسی فولادی معمولاً اقتصادیتر است، اما برای رسیدن به همان سطح پایداری، طراحی و ضخامت قطعات نقش مهمتری پیدا میکند.
موتورهای محرکه: نقش اصلی در دقت موقعیتیابی
حرکت محورها در CNC چوب با موتورهای محرکه انجام میشود. این موتورها معمولاً دو نوع اصلی دارند:
سرووموتور (Servo Motor)
سرووموتورها برای سیستمهای فیدبک طراحی میشوند. یعنی کنترلر فقط فرمان نمیدهد؛ بلکه بررسی میکند آیا موتور دقیقاً همان موقعیت/سرعت را اجرا کرده یا نه. این ویژگی باعث میشود:
- خطای موقعیت کاهش یابد
- عملکرد پایدارتر باشد
- در حرکتهای سریع و تکرارشونده، دستگاه رفتار بهتری داشته باشد
مزیت کلیدی سروو: کنترل دقیقتر با امکان پایش اجرای صحیح دستور.
استپ موتور (Step Motor)
استپ موتور حرکت دورانی را به گامهای کوچک تقسیم میکند (Step). در این سیستم، با ارسال پالسها، موتور به موقعیتهای مشخص میرود.
- استپ موتور معمولاً سادهتر و اقتصادیتر است
- اما چون فیدبک مستقیم ندارد، در شرایط بارگذاری بالا ممکن است پله جا انداختن یا کاهش دقت رخ دهد (بسته به کیفیت درایور و تنظیمات)
اسپیندل (Spindle)؛ قلب برش در CNC چوب
اسپیندل موتور اصلی تولید حرکت چرخشی با دور بالا است و ابزار برش (فرز، تیغ حکاکی، مته و…) روی آن نصب میشود.
چالش اصلی اسپیندل: گرما
اسپیندلها به دلیل دور بالا، گرما تولید میکنند و برای کنترل دما از دو مدل سیستم خنککاری استفاده میشود:
- هوا خنک
- آب خنک (معمولاً کارایی خنککاری بالاتری دارد)
در CNC چوب معمولاً مدیریت حرارت اسپیندل روی عمر بلبرینگها، کیفیت سطح برش و پایداری خروجی اثر مستقیم دارد.
تنظیم دور با اینورتر
کنترل دور اسپیندل اغلب با اینورتر (Inverter) انجام میشود؛ بدین معنی که با تغییر فرکانس، دور اسپیندل تنظیم میگردد. این موضوع در انتخاب پارامترهای برش برای چوب و MDF بسیار مهم است.
ریل و واگن (Linear Guide)؛ کیفیت حرکت خطی
یکی از مهمترین اجزای دستگاه CNC چوب در بخش حرکت خطی، ریل و واگن است.
لینیرگاید مسئول هدایت هد/اسلاید روی مسیر رفت و برگشتی با:
- کمترین اصطکاک
- حرکت نرمتر
- و کاهش لقی است
نکته حیاتی: ریل باید روی سطح کاملاً صاف و هموار نصب شود. نصب نامناسب یا تاب برداشتن میتواند باعث افزایش استهلاک، افت دقت و در نهایت هزینه تعمیرات شود.
سیستم حرکتی: تبدیل حرکت چرخشی به خطی
حرکت موتور معمولاً چرخشی است، اما نیاز CNC چوب ایجاد حرکت خطی روی مسیرهای X/Y/Z است. این تبدیل با چند روش اصلی انجام میشود:
1) بالاسکرو (Ball Screw)
بالاسکرو حرکت چرخشی را به خطی تبدیل میکند و به دلیل طراحی مکانیکی، اصطکاک و لقی را کاهش میدهد.
در ساختار بالاسکرو:
- پیچ (Screw)
- مهره (Nut)
- و ساچمهها (Balls)
وجود دارد. عملکرد صحیح و نگهداری درست بالاسکرو در دقت دستگاه بسیار تعیینکننده است.
2) تسمه تایم (Timing Belt)
تسمه تایم هم حرکت چرخشی را به خطی تبدیل میکند، اما معمولاً برای دستگاههای سبک یا مسیرهای خاص مناسبتر است.
مزیت:
- سبکتر و اقتصادیتر
عیب رایج:
- در مسیرهای طولانی یا با گذشت زمان ممکن است کشیدگی اتفاق بیفتد و دقت کاهش یابد.
3) دنده شانهای (Rack & Pinion)
دنده شانهای برای خیلی از CNCهای چوب و MDF انتخاب مناسبی است؛ زیرا نسبت به برخی سیستمها کمتر تحت تأثیر شرایط گردوغبار قرار میگیرد.
در کارگاههای چوب، گرد و غبار ناشی از برادهبرداری میتواند عملکرد سیستمهای حساستر را تحت تاثیر قرار دهد؛ به همین دلیل دنده شانهای در محیطهای کاری سنگین معمولاً مزیت دارد.
جمعبندی تخصصی
شناخت اجزای دستگاه cnc چوب به شما کمک میکند بدانید دقت، کیفیت برش، پایداری حرکت و عمر مفید دستگاه از چه بخشهایی تاثیر میگیرد. به زبان ساده:
- شاسی پایداری را میسازد،
- موتورها موقعیت و دقت مسیر را تعیین میکنند،
- اسپیندل کیفیت برادهبرداری را شکل میدهد،
- ریل و واگن نرمی و دوام حرکت را فراهم میسازد،
- و بالاسکرو/تسمه/دنده شانهای تبدیل حرکت و دقت طولی را انجام میدهند.
